次氯酸鈉發生器

序號

配置名稱

型 號

規 格

數量

單位

1

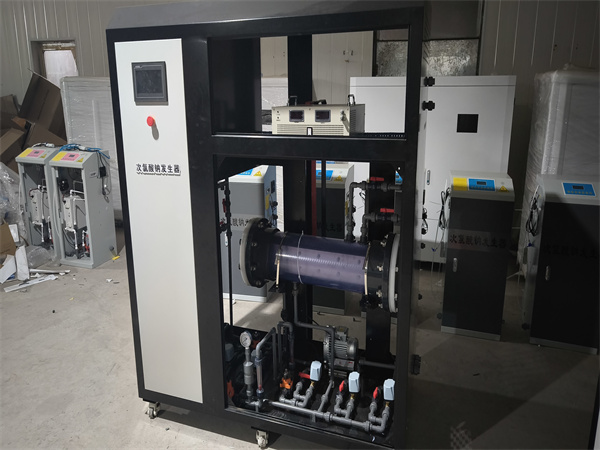

設備主體

組合式結構，碳鋼防腐撬裝結構

單臺有效氯產量：3000g/h,

產藥有效氯濃度：6000~8000ppm

外形尺寸：3000*1000*1900

額定功率：30kW

運行功率：20kW

1

套

2

電解槽

LRHB-3000，Φ340*1256耐腐蝕槽體，陽極技術，TA1純鈦基材；陽極強化壽命>5年

電極品牌：舒爾泰/易萊德

1

套

3

整流電源

高頻恒流開關電源，整流輸出直流電源進行電解

輸入電源：三相五線

輸出額定電壓：30V

輸出額定電流：500A

額定功率：20kW

1

套

4

電解槽保護系統

溫升檢測系統，壓力檢測系統

1

套

5

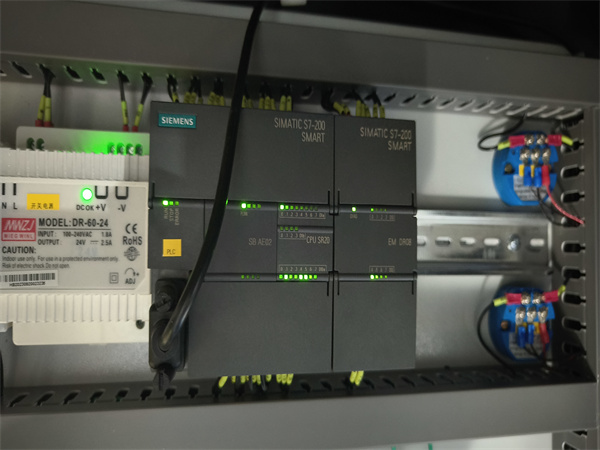

發生器PLC

控制系統

次氯酸鈉發生器PLC控制中心，包含PLC、電氣元件等

柜體材質：碳鋼噴塑

PLC品牌：信捷/西門子

觸摸屏品牌：信捷/昆侖通態

屏幕尺寸：10寸觸摸屏

電器元件品牌：正泰電氣

1

套

6

智能鹽水系統

自動控制鹽水濃度，自動溶解食鹽

1

套

7

軟水器

處理設備鹽水配制用水，降低硬度，延長酸洗周期,

出力：1m3/h，進水過濾及壓力檢測

工作方式：全自動型食品級

1

臺

8

智能鹽水箱

PVC材質白色水箱，配套自動補水系統，溶鹽布水器

液位控制器1套

科瑞達電導率儀：0~100ms/cm，4~20mA信號輸出

溶鹽泵：0.3k，220VAC

1

臺

9

鹽水混合系統

型號：DT40

最大風量：40L/min

最大風壓：0.13kgf/cm²

功率：0.3kW

供電電壓：220VAC

1

套

10

鹽水泵組

流量:≥400L/h，泵頭材質：PP

隔膜材質：PVDF，防護等級IP65

系統附件：DN15安全閥、背壓閥、脈沖阻尼器、流量計（6~80L/h,含信號輸出）

1

臺

11

稀釋水單元

稀釋水電動閥：PVC材質，DN15，耐腐蝕電動閥

Y型過濾器：材質PVC，DN20

1

臺

12

次氯酸鈉

溶液儲存罐

PVC材質加藥箱；容積:1000L

過流材質PVC，連接口徑DN25法蘭

1

套

13

次氯酸鈉

投加計量泵組

流量：400L/h；  壓力:7bar

泵頭材質：PVDF； 功率：500W

安裝口徑：DN15  供電電壓：380VAC

配套附件：安全閥、背壓閥、脈沖阻尼器、流量計等

1

套

14

加氯點加氯計量器

流量計方式：浮子流量計

流量范圍：40-400L/h

安裝口徑：DN15

1

套

15

排氫風機

型號：DT40

最大風量：40L/min

最大風壓：0.13kgf/cm2

功率：0.3kW

供電電壓：220VAC

1

套

16

氫氣檢測儀

檢測室內氫氣濃度并報警停機

JTQ-CQ-LR-6002，24VDC供電

1

臺

17

酸洗系統

酸洗罐：40L黃色PE方形儲罐，低液位保護  1臺

酸洗泵：MP-15RM。流量480L/h  1臺

電解槽酸洗電動閥：DN15，PVC

1

套

18

發貨管件、線纜

標配管件線纜，進出設備2米范圍內

1

宗

19

備品備件

儲罐液位開關4個，浮球閥角閥1個

1

套
